Placa de asiento

Placa de asiento ferrocarril

La placa de asiento ferroviario también se denomina placa de base ferroviario, es un componente principal de soporte de riel en la construcción de rieles.

Funciones de placas de asiento ferrocarril

Placa de asiento ferroviario se usan no solo para soportar los rieles, sino también para fijar todos los sistemas de sujección de rieles. Siempre funciona junto con pernos de anclaje o clavos rieleros al sostener la carga de rieleros por medio de una superficie de contacto suave y lisa para asegurarse de que la distribución del peso vertical, también transferir parte de la carga a los durmientes, al mismo tiempo, el riel se fija para asegurar el calibre correcto del riel.


En resumen, placa de asiento ferroviario proporciona una superficie de soporte lisa y uniforme entre el riel y el durmiente, para evitar que el riel se corte en el durmiente, sirve para mantener el calibre y distribuir mejor la carga de la rueda en el durmiente.

Agico rieles es capaz de producir placas de rieles para ferrocarriles ya sea fundiendo(tipo soldado o fabricado) o forjando o rodando, aplicable a diferentes secciones de carril, para durmiente de madera, de acero o de hormigón, dependiendo de la carga y el estándar de carril, i.e. UIC 60, UIC 54, RN 45, 90 A, etc.

Tipo de placa de asiento ferrocarril:

Placa de asiento ferroviario se pueden clasificar dependiendo de una construcción de hombro simple o doble, para suministrar varias placas de asientos.

1. placa de asiento con un hombro

Para las placas de asiento con un hombro, el hombro está diseñado en el extremo del campo de la placa. El otro extremo se coloca dentro del riel, por lo tanto, los datos en la parte inferior del riel son esenciales. Las placas de asiento con un hombro generalmente se usan con pesos de rieles que van de 56 lb a 100 lb.

2.Doble hombro placa de asiento

Para doble hombro placa de asiento, podemos ser producido con 2 agujeros, 4 agujeros, 5 agujeros, 6 agujeros o 8 agujeros de acuerdo a las necesidades del cliente. Doble hombro placa de asiento se usan generalmente para rieles de más de 100 lb.

3.Fundido placa de asiento ferrocarril

La fundición es una tecnología común para producir placas de asiento ferroviarias que también es una forma económica.

• Nombre: fundida placa de asiento ferrocarril
• Tipo: Aplicable del carril UIC54, UIC60, 50kg carril, 60kg carril, S49 y tamaño según orden
• Material: QT500-7 o QT450-10(El proceso de forjado puede usar acero bajo en carbono o acero con alto contenido de carbono, y acero de bajo carbono S275JR, Q235, etc. por laminación.)
• Refiere estándar UIC864-6

4.Placa de base para KPO sistemas de sujeción

Una placa base ferroviaria es una parte importante del sistema de sujecón KPO para soportar el riel y fijar todos los sistemas de sujeción, los rieles se fijan mediante pernos y clavos a los rieles.

5.AREMA estándar placa de asiento

Para el mercado americano, los tamaños comunes incluyen 11 pulgadas, 11 pulgadas, y 14-3/4 pulgadas placa de asiento ferroviaria, generalmente son para 5-1/2 pulgadas y 6 pulgadas de ancho de base para rieles.

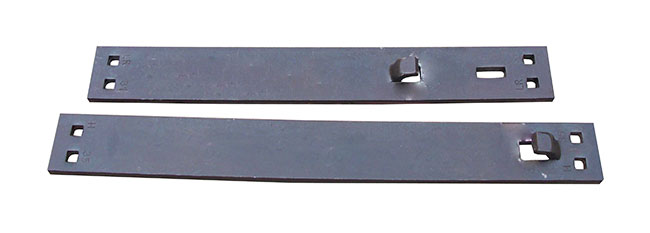

6.AREMA placas gemelas de las agujas

HTTP, cuyo nombre completo es placas gemelas de las agujas, es ampliamente utilizado para los desvíos ubicados detrás de los fondos del interruptor.  Para garantizar el espaciado de los rieles,
el HTTP a menudo se usa en pares para un solo durmiente.  Agico es el primer productor de placas gemelas de las agujas con el espesor de 3/4’’ y 1’’.

Diferentes variedades disponibles:
3/4’’ placas gemelas de las agujas: L23, L27, L31, LR23, LR27, LR31, H23, H27, H31
1’’ placas gemelas de las agujas: L29, L33, L37, LR28, LR32, LR36, H29, H33, H37, H41
Los modelos con espesor de 3/4’’ y 1’’ son más populares en América del Norte, nuestra fábrica está equipada con una línea de producción moderna avanzada, la capacidad de producción anual de placas gemelas de las agujas es de 1000MTs.

7.Otros tipos de placa de base ferroviaria

Podemos producir cualquier otro tipo de placas de asiento ferroviarias o placas de base de acuerdo con los dibujos de los clientes con tamaños completos y otras especificaciones técnicas, incluida la tecnología de procesamiento.

Parámetro técnico para placas de asiento ferroviarias populares:
